1.斜管沉淀原理

依據淺池原理，在沉淀池有效體積一定的情況下。沉淀池面積越大，沉淀池的沉淀效率越高，與沉淀時間無關；沉淀池越淺，沉淀時間越短。斜管填料沉淀池的沉淀區域是由一系列平行的斜板或斜管將水分隔成薄層，體現了淺池的原理。

斜板斜管沉淀池的特點是:

（1）利用層流原理，水流在板間或管內流動，水力半徑較小，因此雷諾數較低，一般雷諾數Re在200左右，水流呈層流狀態，對沉淀極為有利，斜管內水流弗勞德數在1*10^-3~1*10^-4之間，水流穩定。

(2)增加沉淀池的面積，提高沉淀效率。當然，由于斜板的具體配置、出水的影響、板和管內流動狀態的影響等，處理能力無法達到理論倍數。實際提高的沉淀效率和理論沉淀效率的比率被稱為有效系數。

(3)縮短顆粒沉淀距離，大大縮短沉淀時間。

(4)斜板或斜管填料中絮狀顆粒的再凝聚促進了顆粒的進一步生長，提高了沉淀效率。

斜管填料沉淀池的構造。

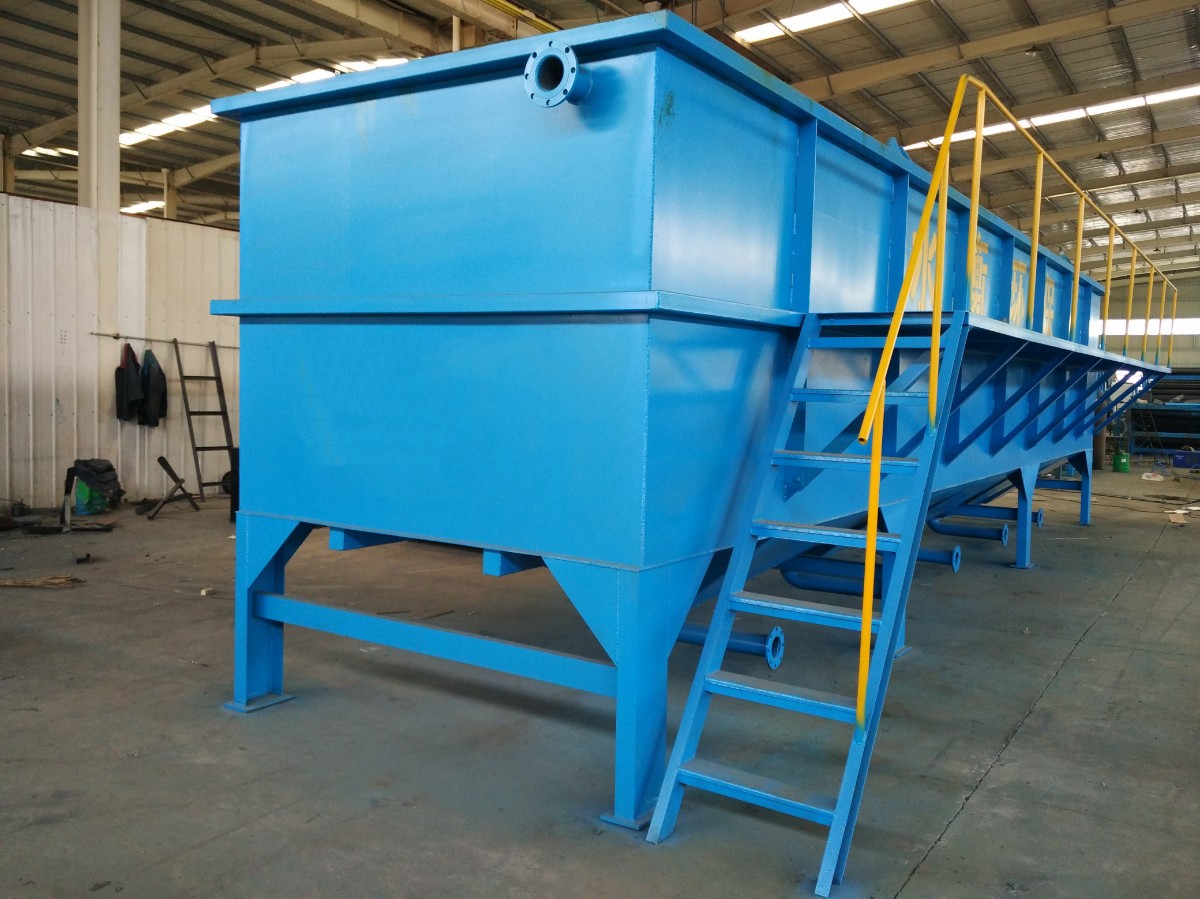

斜管式沉淀池的結構與普通沉淀池相同，由進口、沉淀區、出口和集泥區四部分組成，沉淀區設有多個斜管或斜板。圖1是斜管式沉淀池的典型結構。

在斜板斜管沉淀池中，根據水流通過斜板的方向，可以分為三種類型:上流、下流和平流，如圖2所示。水流通過斜管或斜板從下向上，沉淀物從上向下，方向正好相反。這種形式稱為上流(也稱為異流)。水流通過斜管或斜板沉淀。

物體的流動方向相同，這種形式稱為下向流(也稱為向流)。水流以水平方向流動，稱為流動(也稱為水平流動，僅適用于斜板)。

1.進水區域

水流量從水平方向進入沉淀池，進水區域主要有穿孔墻、縫隙墻和下流斜管進水等形式，使水流量在池寬方向均勻分布，其要求和設計布置與平流沉淀池相同。為使上流斜管均勻出水，需在斜管下保持一定的配水區高度，并使進口截面水流量不超過0.02-0.05m/s。

2.斜板斜管的傾角

斜板與水平方向的夾角稱為斜角，斜角a越小，截取速度u0越小，沉降效果越好，但是為了使污泥能夠自動滑下排泥，a值不能太小，對上流斜板、斜管沉淀池，a一般不小于55°-60°。由于下流斜板、斜管沉淀池容易排泥，一般不小于30°-40°。

3.斜板斜管的形狀和材料

為充分利用沉淀池的有限體積，斜板、斜管均設計成截面密集的幾何圖形，包括方形、長方形、正六邊形、波紋形等。為便于安裝，一般將幾個或幾百個斜管組成一個整體，作為一個安裝部件，然后在沉淀區放置幾個或幾十個這樣的部件。斜管材料要求輕質、牢固、無毒、廉價。現在使用的紙質蜂窩、薄塑料板等比較多?？捎媒n紙制成，并用酚醛樹脂固化定形，一般為正六邊形，內切圓直徑為25mm。塑膠板材一般采用厚度0.4m的硬聚氯乙烯板材熱壓成型。

4.斜板的長度和間距

斜板斜管的長度越長，沉降效率越高。但是斜板斜管太長，很難制造和安裝，長度增加到一定程度后，沉降效率的提高是有限的。如果長度太短，進口過渡段(進口過渡段是指水流從斜管進口端的紊流過渡到層流段)的比例增加，有效沉降區的長度相應減少，斜管過渡段的長度約為100-200毫米。

根據經驗，上流斜板的長度一般為0.8-1.0m，不小于0.5m，下流2.5m左右。截面速度不變時，斜板間距或管徑越小，管道內流速越大，表面負荷越高，池體體積可相應減少，但斜板間距或管徑過小，加工困難，容易堵塞。目前，供水處理中使用的上流沉淀池，斜板間距或管徑約為50-150毫米，下流斜板沉淀池的斜板間距約為35毫米。

5.出水區域

為了保證斜板斜管的均勻出水，集水裝置的布置也很重要。集水裝置由集水管和集水管組成。集水槽包括帶孔的集水槽、三角鋸齒堰、薄堰和穿孔管。斜管出口到集水孔的高度(即清水區的高度)與集水管之間的距離有關，應滿足以下幾個要求:h≥√3/2L中:h為清水區高度，m；l為集水管之間的距離，m。一般L的值是1.2-1.8m，所以h是1.0-1.5m。

6.顆粒沉降速度u0

斜板間的水流速度與平流沉淀池的水平速度基本相同，一般為10-20毫米/秒?；炷龝ru0=0.3-0.6毫米/秒。
