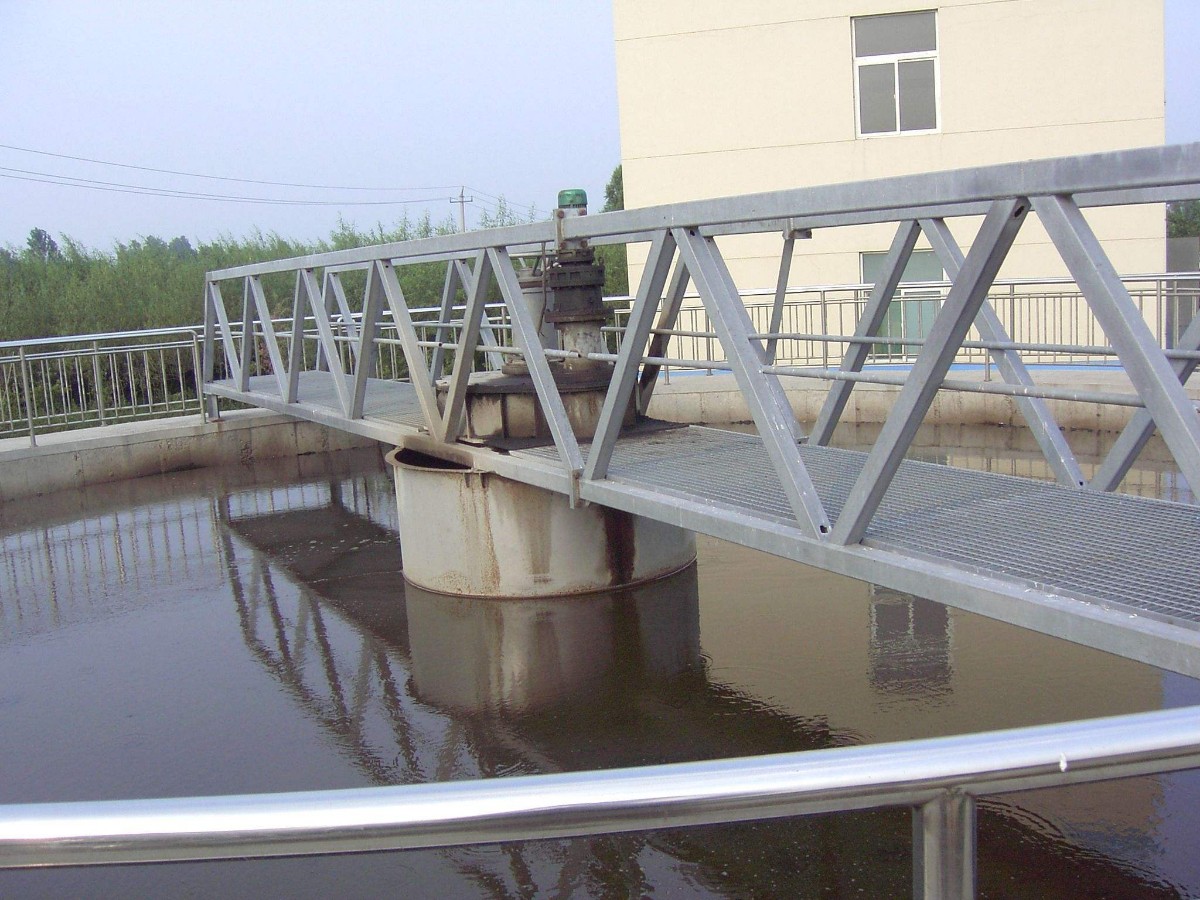

   主梁也稱為工作橋，中心傳動污泥機主要結構為主梁、驅動裝置、傳動豎架、刮臂、刮板、中心導流筒等。

1、主梁是橫跨在沉淀池直徑上的部件，主要是利用池中心兩端固定在驅動裝置的平臺上，發揮應有的作用。它是以碳鋼為主要材質制作而成的，其中包括了碳鋼型材和碳鋼板，只要將兩者焊接成桁架結構就可以了。由于是大型部件，一般都會運送到實際運用場合之后才在現場通過螺栓聯接起來。

2、驅動裝置

驅動裝置主要由電機、擺線針輪減速機、蝸輪減速機、外嚙合小齒、回轉支承、回轉支撐臺等組成。驅動裝置安裝在中心支柱上，外嚙合主齒輪由合金鋼制造而成，通過電機減速機和嚙合傳輸系統帶動刮臂中心豎架旋轉，刮臂上的刮泥板將沉積在池底的污泥由外向內刮向池心集泥坑。當過扭矩值超限時能自動停機報警，安全可靠。

3、傳動豎架

中心傳動豎架采用304不銹鋼型鋼制成，是中心傳動刮泥機承載負荷的主要部件之一，豎架上端連接在旋轉支承的齒圈上，豎架的下端兩側裝有對稱的刮臂，并設有滑動軸承徑向支承。

4.刮泥系統

刮泥系統主要由集泥刮板、濃縮柵條、連接支架組成，采用不銹鋼板及型材制作。

刮臂由上弦、下弦及拉桿等組成，應在傳動軸上對稱布置。所有構件均應用鋼材料，刮臂的上弦應是水平狀，下弦應與池底坡度平行，刮臂應具有在承受刮泥矩時不發生扭曲變形的能力。

刮板組合采用分段與刮臂下弦連接形式，刮板與下弦桿呈45°布置，相臨二刮板的重疊量應不小于20mm。刮板組合中的支架應采用不銹鋼角鋼焊接成框架形式，支架的上下分別與下弦桿及橡膠刮板應用螺栓連接。直接作用于池底刮泥用的刮板應采用丁晴橡膠，橡膠刮板應具有垂直調整20-30mm距離的功能，以作安裝調整用。

濃縮柵條應采用40×40×4角鋼，間隔400mm，濃縮柵條下部應與刮臂下弦平，以提高污泥的濃縮效果。

5、導流筒

導流筒安裝在中心豎架上部，改變中心柱進水時徑向流速過高造成的短路而影響沉淀。導流筒應采用優質碳鋼板材焊接而成。導流筒應可與傳動軸一起轉動，但與傳動軸應有牢固的連接措施。

6、控制系統

控制箱應安裝在工作橋的一側，箱體采用不銹鋼板加工制作，控制箱應具有就地操作按鈕、自動/手動轉換開關、緊急停車按鈕、點動操作按鈕、開/停/故障指示燈。

中心傳動刮泥機的工作原理

中心傳動刮泥機采用中心傳動、懸掛式，污水從工作橋下進水管流入導流筒擴散后，均勻的向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置帶動中心立軸旋轉，并帶動刮臂及刮泥板轉動，將污泥從池周刮向中心集泥槽后，靠池內靜水壓由排泥管排出池外，水面上的浮渣通過旋轉撇渣裝置撇向池邊，再由刮渣耙刮進排渣斗內排出池外;而上清液則通過三角形出水堰板溢入出水槽內排出。

中心傳動刮泥機運行要點

1、開機前的準備工作：應檢查減速機是否加油至正常油位，運行部位是否有異物卡住水面上不應有木塊等異物，以免運行中出現故障。

2、接通電機電源，檢查正反轉向。

3、減速機內機油使用一個月后，需換油一次，以后每年只需換一次油。

4、設備運行過程中應經常注意運行是否正常。發現問題應及時停止運行，進行檢查。

5、在括渣機工作時嚴禁將手放在軌道。
