離心泥沙分離裝置砂水分離器泥沙分離裝置設備介紹

砂水分離器是除砂系統的配套設備，其作用是從沉砂池排出的砂水混合物中分離砂水。適用于污水處理廠的沉砂池，是促進污水中有機砂分離的一體化設備。無軸無水軸承，軸承具有重量輕、結構緊湊、運行可靠、安裝方便等特點，是理想的砂水分離設備。

設備結構：

砂水分離器主體由砂水分離罐和螺旋輸砂罐組成。

1、傳動裝置采用與絲杠軸直接連接的軸裝式減速機。輸砂罐頂部裝有支撐軸承，螺旋軸軸承密封穩定，潤滑條件好，砂水分離器軸承裝置防水防塵，潤滑維護方便。螺旋體驅動單元采用國際知名品牌的減速電機，使用系數1.6以上。齒輪采用合金鋼，經滲碳處理，齒面硬度HRC58-62以上。電機必須適合戶外使用，防護等級為IP65，電壓等級為三相，380v，50Hz，F(xiàn)級絕緣。電機的額定功率必須至少比實際功率高10%。能量消耗。

2、螺桿軸的螺桿直徑為280mm，采用無螺桿螺桿，保證物料輸送順暢不堵塞。

3、螺旋砂輸送槽斷面呈U形，螺旋槽直徑320mm，安裝角度約25，除供料口開口外，其余用平蓋密封.它是可拆卸的，頂部有一個插座，離地面約1.75m。螺旋進料槽出口至少高出分離槽頂部300mm。

4、螺旋輸砂槽與水箱為一體式結構，具有足夠的強度和剛度，無滲漏。砂水分離器整體結構固定在鋼支撐的基礎上，基于混凝土。

這個怎么運作：

砂水分離器的安裝傾角在20-30之間，砂水混合物從供水管進入水箱，推動時，物料沿斜U形槽底部上升。離開液面后，繼續上升一定距離，砂中的水分通過螺旋槽中的裂縫緩慢流回罐內，砂在出口處逐漸變干。其他承載設備自重。上清從排水管不斷流出。達到砂水分離的目的。

特點：

1、封閉式整體結構砂水分離器及砂輸送裝置具有結構緊湊、重量輕、可靠性高、維護量少的特點。

2、砂水分離器的分離效率可達96%~98%，分離粒徑0.2nn以上的顆粒，回收率98%以上，直徑80%以上的礫石，去除率為0.1mm。

3、除砂器一般情況下的性能和砂砂水分離器與泵的型號匹配。如果需要，您也可以連續運行它。

4、砂水分離器的外殼、機架、輸送、物料等關鍵部件采用不銹鋼，為螺旋輸送機的U型槽螺桿，設計結構保證物料流動不堵塞。螺釘具有足夠的強度和剛度，以確保在不允許或拉伸的大工作負載下更好地變形。

5、無軸螺旋軸承防水、防塵、耐磨、自動潤滑。分離槽內的6個砂水分離器由不銹鋼焊接而成，底部為半圓形，由螺旋輸送機支撐。給水管和溢流管安裝在容器的上部，排水管安裝在容器的下部，維修方便。所有配件和法蘭均由不銹鋼制成。

7、砂水分離器及口徑設計，防止排水管堵塞。

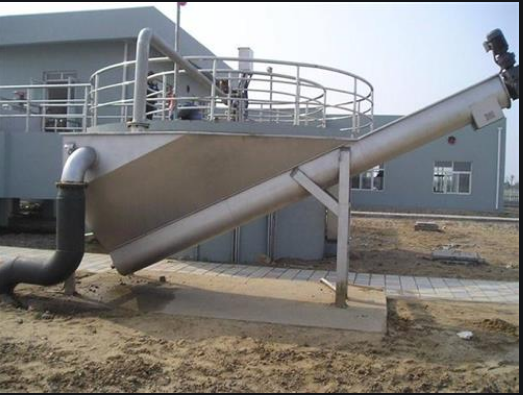

砂水分離器
