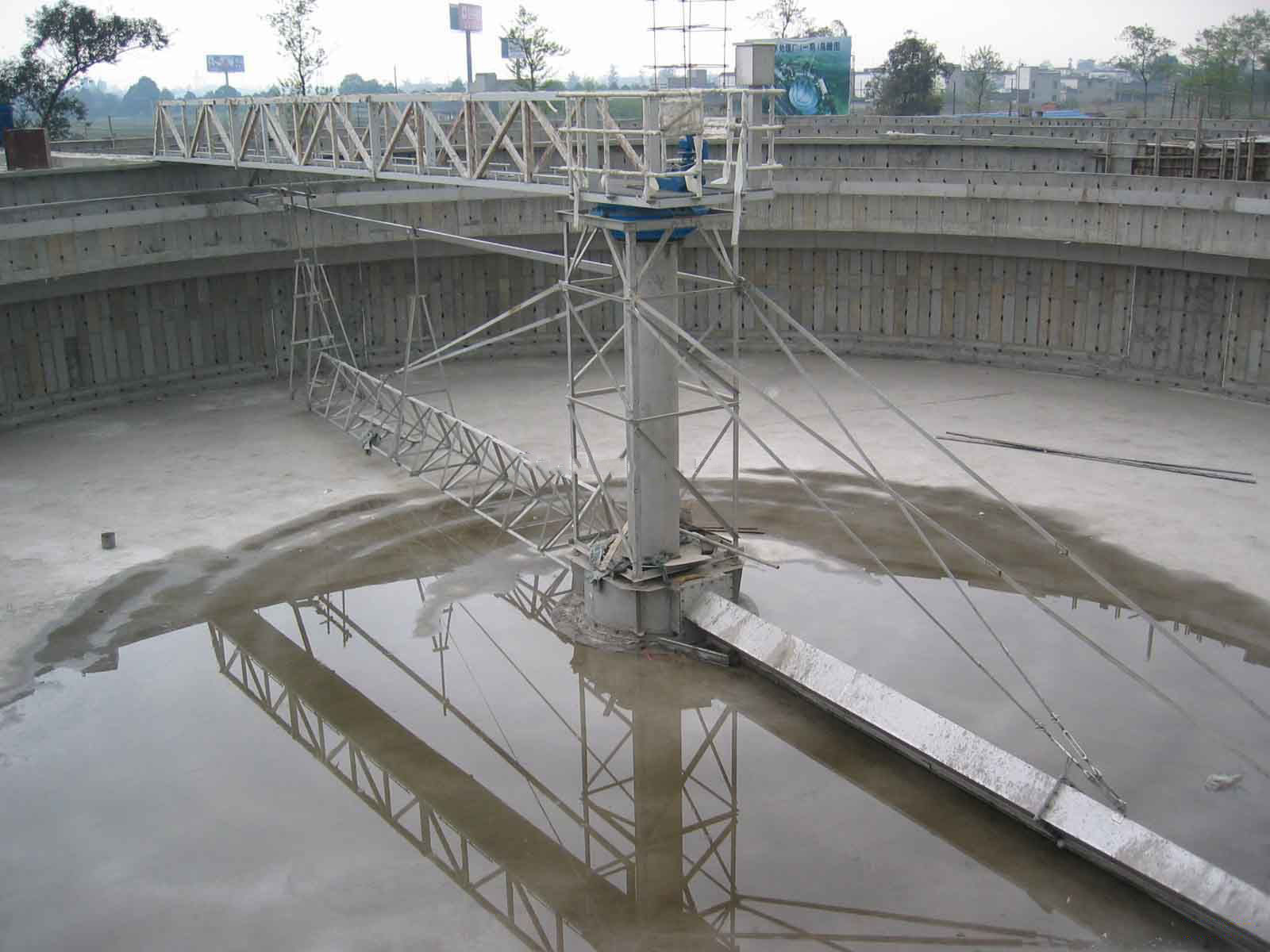

 1.中心傳動刮泥機概覽

BX型全（半）橋式周界驅動虹吸泥漿機采用周界排水，保證進水排泥介質進水均勻，出水均勻。吸料管和刮板是根據液位差和氣提原理設計的。

2、中央傳動刮泥機工作原理

工作橋由安裝在其周圍的驅動機構驅動，并圍繞安裝它的池塘中心支架上的中心支架旋轉。沉淀在池塘底部的污泥被一個泥漿池收集到下面的吸入口。在液位差的作用下，污泥通過吸入口、污泥收集池、虹吸管、中央泥漿池、排泥管排出池外。每根吸水管頂部裝有排泥控制閥，用于調節流量和每根吸泥管的濃度。液面的浮渣集中在刮渣機與周圍擋渣堰形成的錐形區域內，浮渣被刮掃耙入集渣斗排出槽外。

三、中心傳動刮泥機設備主要特點及參數

一、設備主要特點

(1)降低了運行成本，便于維護和管理。由于采用虹吸管將污泥池中的污泥通過不旋轉的中央排泥池排至中央排泥管，因此沒有動密封防止上清液短流，避免浪費和能源消耗回水泵我們也保證污水的回流。泥漿的濃度為生化過程的正常運行創造了條件。

(2)可配備過扭矩保護機構，當扭矩達到安全可靠的設定值時自動報警并停機。

(3)主梁采用結構強度高的方鋼，采用熱鍍鋅、噴塑工藝，防腐性能強。

(4)操作簡單，可遠程控制。

四、中央傳動刮泥機設備結構

BYZBX型全（半）橋式周界輸送虹吸泥漿機主要由工作橋、輸送機構、垃圾漏斗、集泥槽、吸泥管和集泥槽、虹吸管、真空系統、中央收集器、中心組成。由支架、出水堰板、垃圾擋板、電控箱等部件組成。

1. 主光束

主梁采用優質碳鋼方鋼和型材管焊接而成。主梁寬1000mm，采用Q235A普碳鋼板及型材焊接而成，主梁高800mm。主梁由兩個或多個截面組成，池芯側鉸接在中心旋轉支架上，另外兩個面與端梁相連。點支撐能在一定范圍內適應沉淀池下沉不均勻引起的高程偏差，保證吸泥機的正常運行。

主梁可承受刮泥系統的全部集中荷載、刮泥阻力和每平方米200kg行人的均勻分布荷載，主梁撓度小于1/700mm。主梁橋架配有由高強度鋼格板或方格板制成的走道板。

2. 端梁及驅動

端梁及驅動裝置主要由端梁、驅動減速器、行走輪和過載保護裝置等主要部件組成。

端梁采用Q235A素碳鋼，傳動減速機采用軸裝斜齒輪減速機，根據我公司周邊傳動刮泥機的生產經驗，為提高主動輪的耐磨性，延長使用壽命，驅動輪實心橡膠輪具有較高的耐磨性和無腐蝕性。端梁與行走輪支架通過不銹鋼螺栓連接，行走輪安裝方向可在現場調整，使其沿切線軌道運行。

驅動減速器套在驅動輪軸上，通過力臂和壓簧過載保護固定在端梁上。當刮板和吸盤的工作扭矩超過減速機的額定輸出扭矩時，減速機輸出端的扭矩臂動作，過載保護裝置的彈簧被壓縮，同時發出故障信號以免損壞設備。

3.中心旋轉支持
